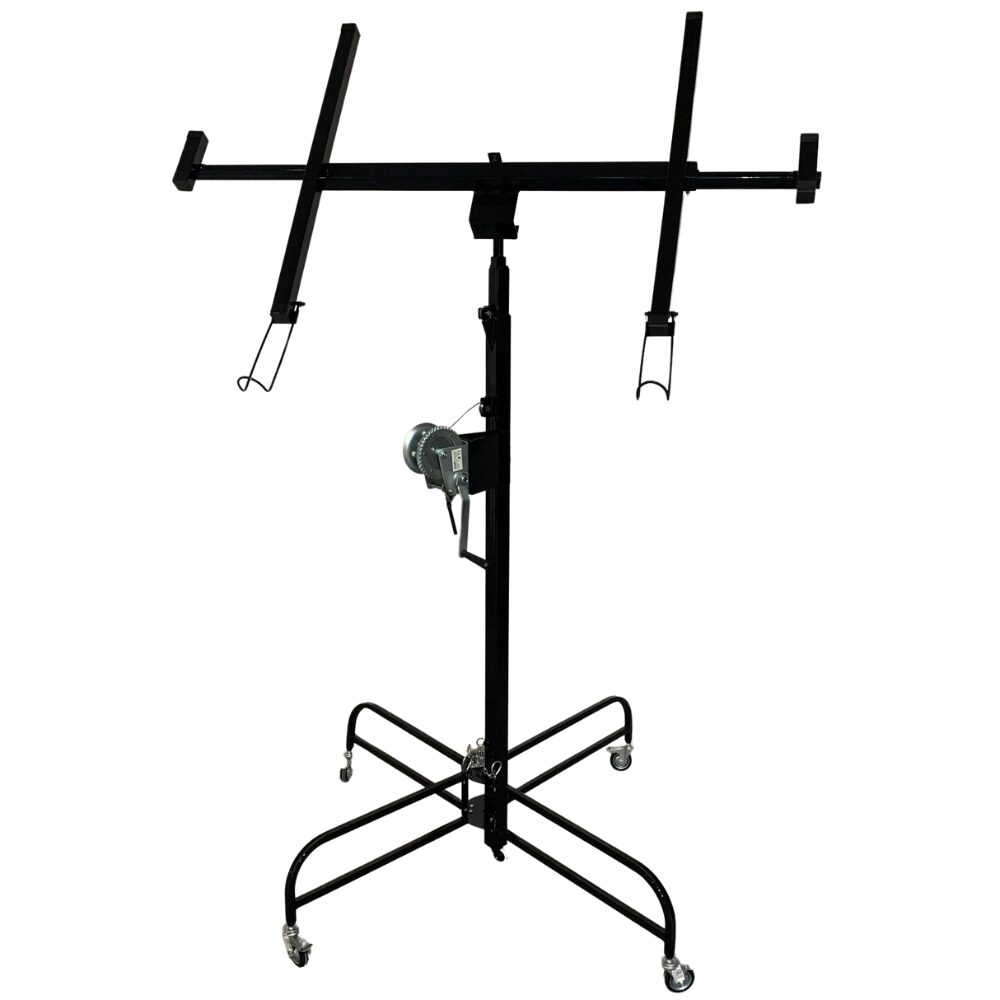

Dispozitiv de ridicare si suport pentru placi gips-carton, Vivatechnix VMD-1054, Inaltime ridicare 4 m
Caracteristici tehnice:
Produs in Romania
Inaltime maxima de ridicare maxima: 4 m
Greutatea maxima de ridicare: 64 Kg
Dimensiuni placa maxima (lxL): 1.2x4.8m
Dimensiuni dispozitiv, gabarit maxim extins (LxlxH): 1.4x1.4x 4 m
Dimensiuni dispozitiv gabarit in stare inchisa (LxlxH): 1.4x1.4x1.9 m
Instalarea dispozitivului:
Usor de montat chiar de catre o singura persoana.
Montare si demontare foarte simpla, fara a necesita unelte sau scule auxiliare.
Se pot monta placi pe suprafete drepte si inclinate.
-Se pozitioneaza dispozitivul pe o suprafata dreapta.
-Se deschid cele patru brate suport (3) astfel incat sa avem acces la locul de montaj, placa, si, in acelasi timp, dispozitul sa ramana in echilibru.

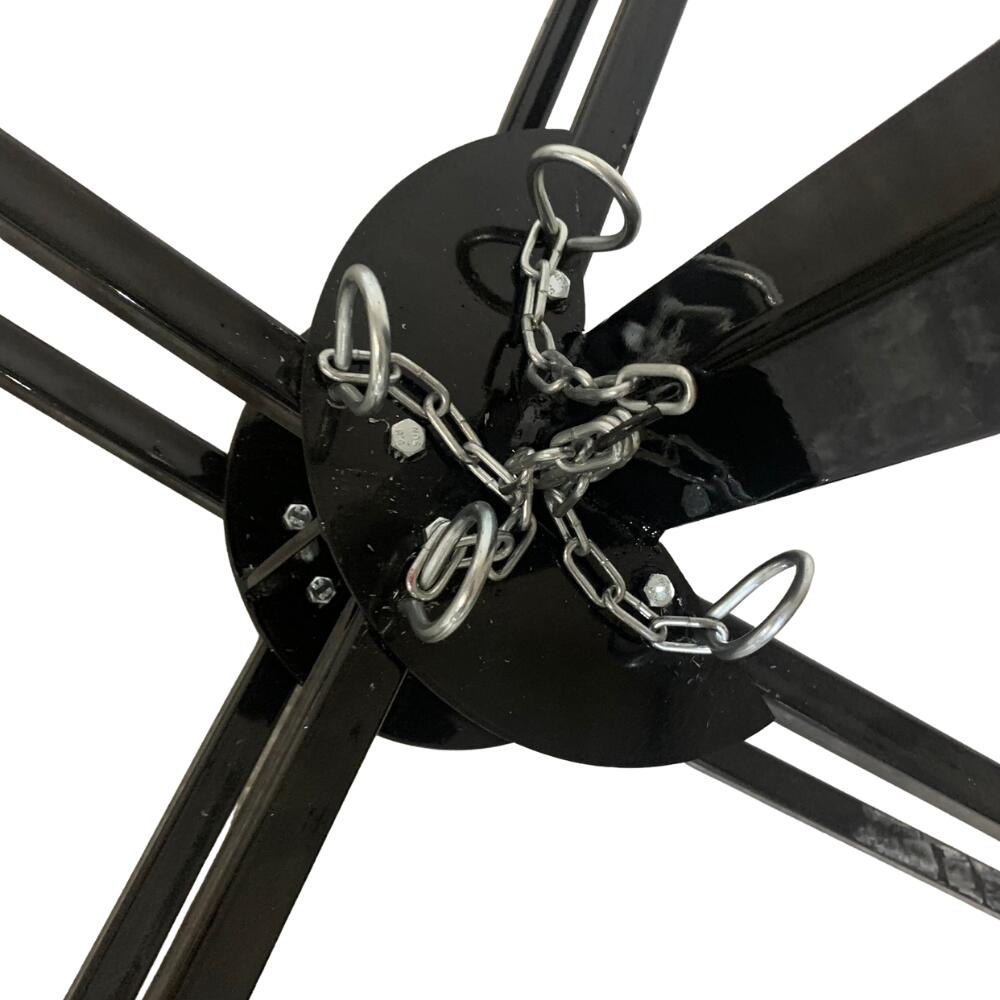

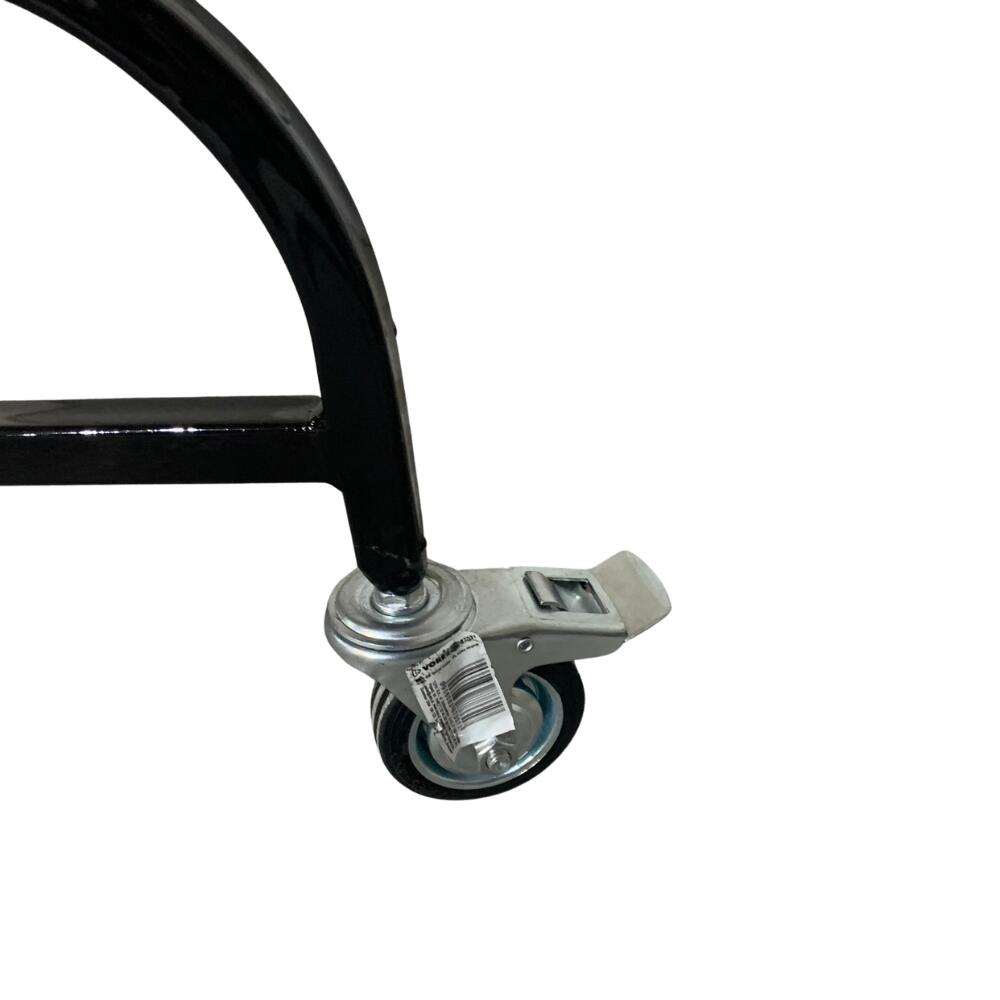

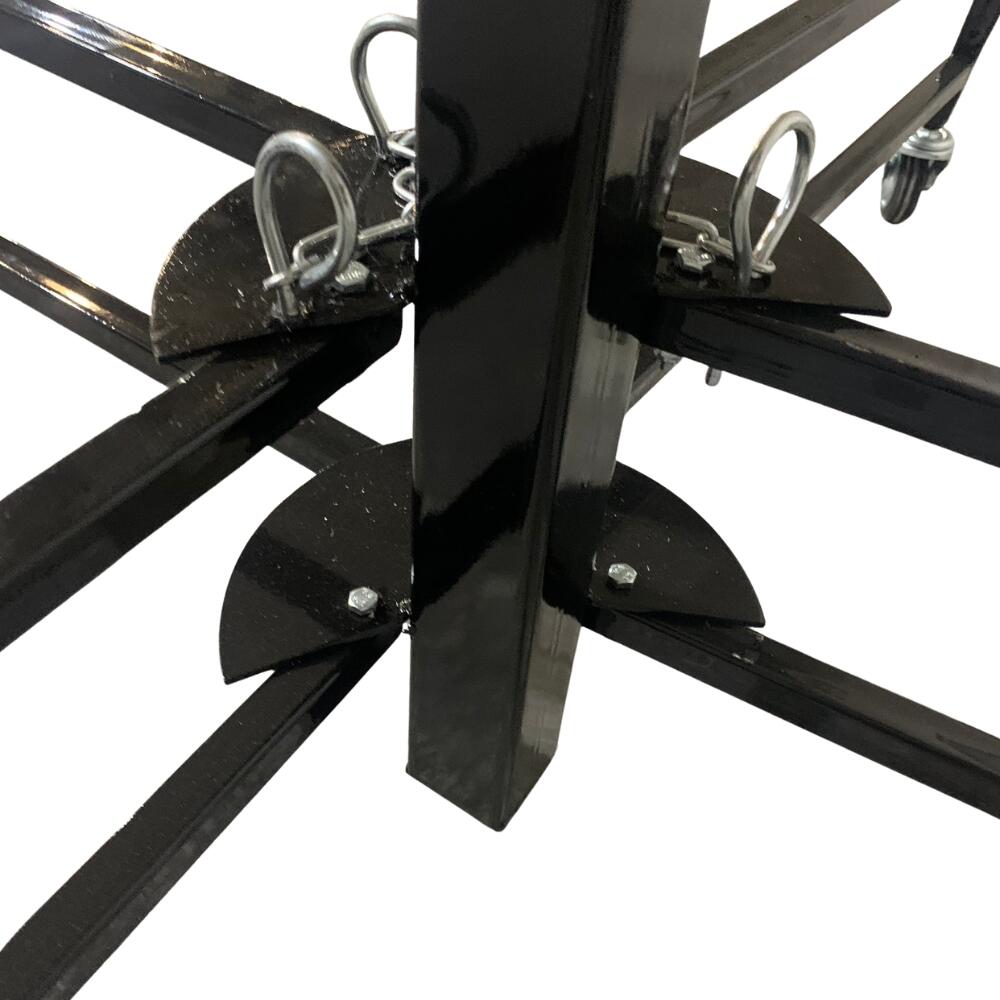

-Se blocheaza cele patru roti pivotante (1) si stifturile de blocare cu lant (4) .

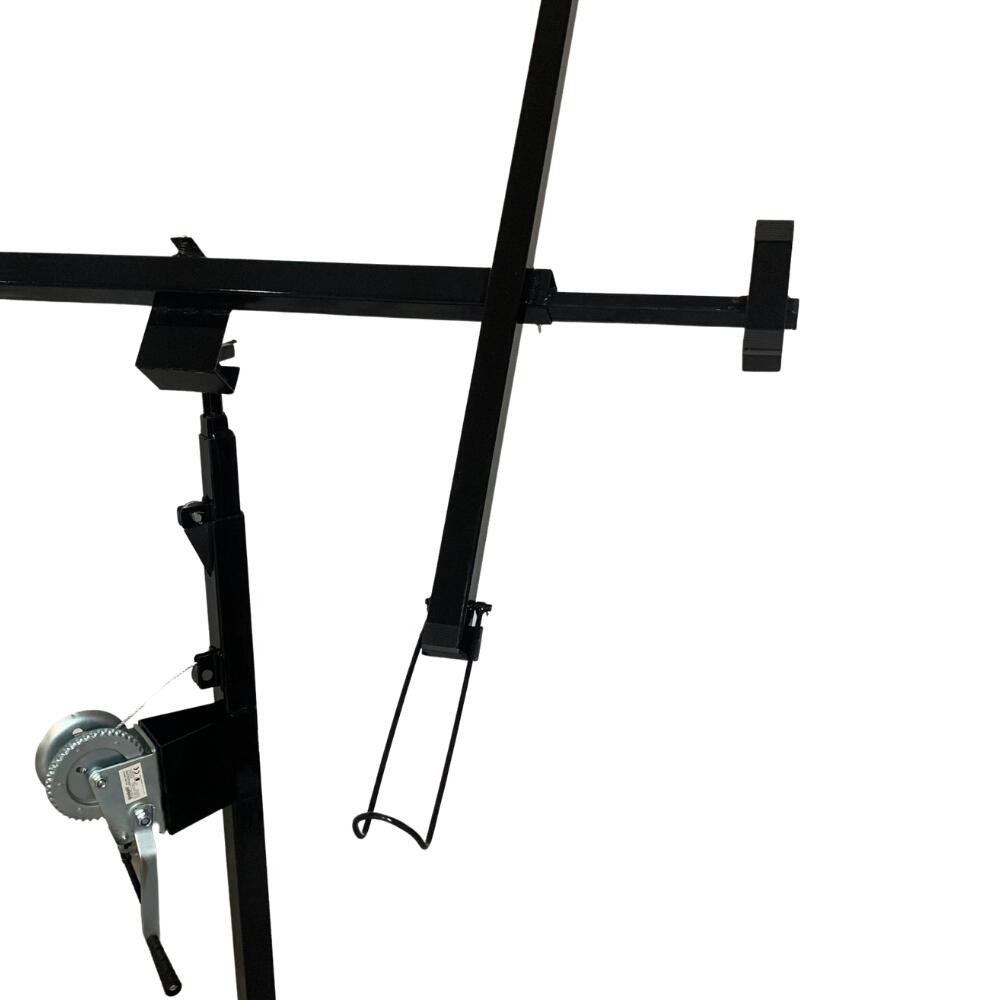

-Se pozitioneaza suportul sustinere placa (7) in ghidajul prevazut la capatul celor 3 tronsoane (6).
-In functie de dimensiunile placii de material folosite se trag din ghidaj cele doua extensii suport stanga, dreapta (8) cu aceeasi dimensiune fata de centrul dispozitivului, dupa care se blocheaza cu ajutorul celor 2 suruburi cap fluture.
-In pozitia inclinata a suportului se aseaza placa de montaj.

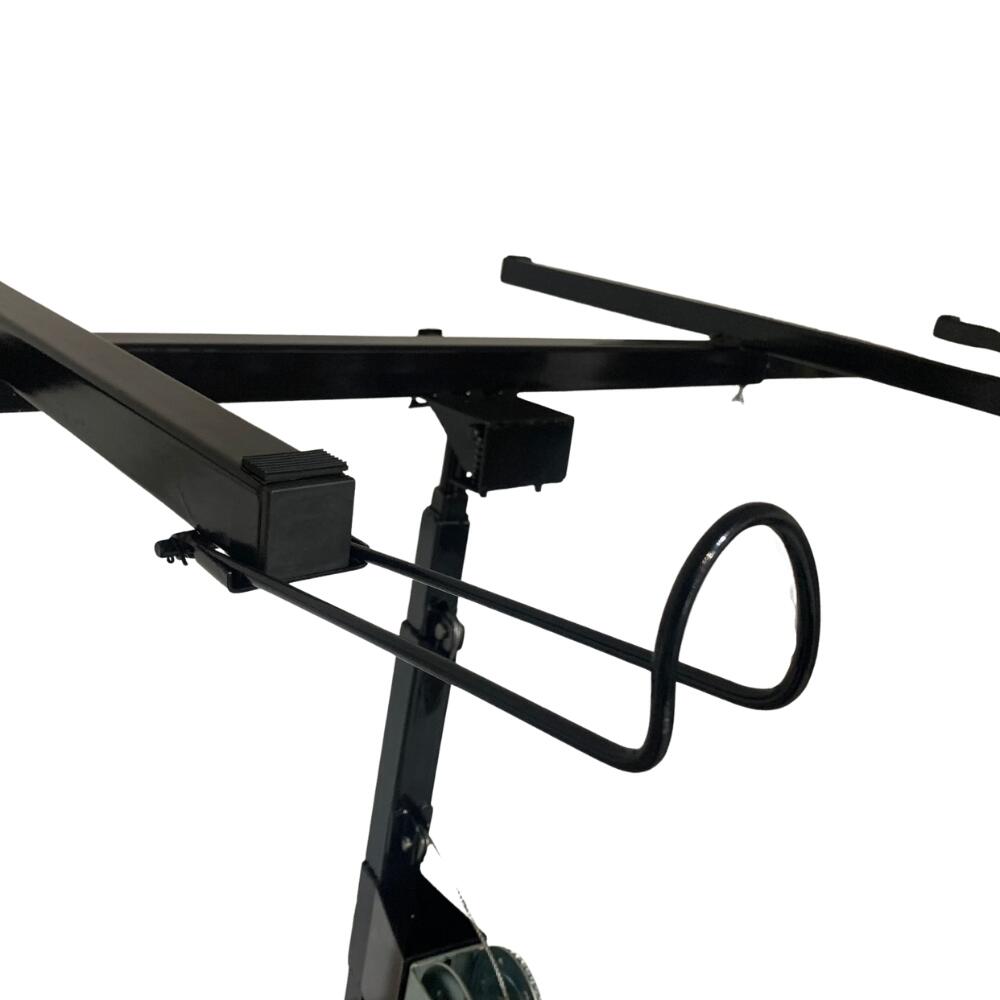

Cele doua opritoare (9) sunt in pozitia blocata cu ajutorul bridei cu arc de sub suport.
Dupa asezare, placa suportul se blocheaza in pozitia orizontala automat cu ajutorul dispozitivului de blocaj (10)

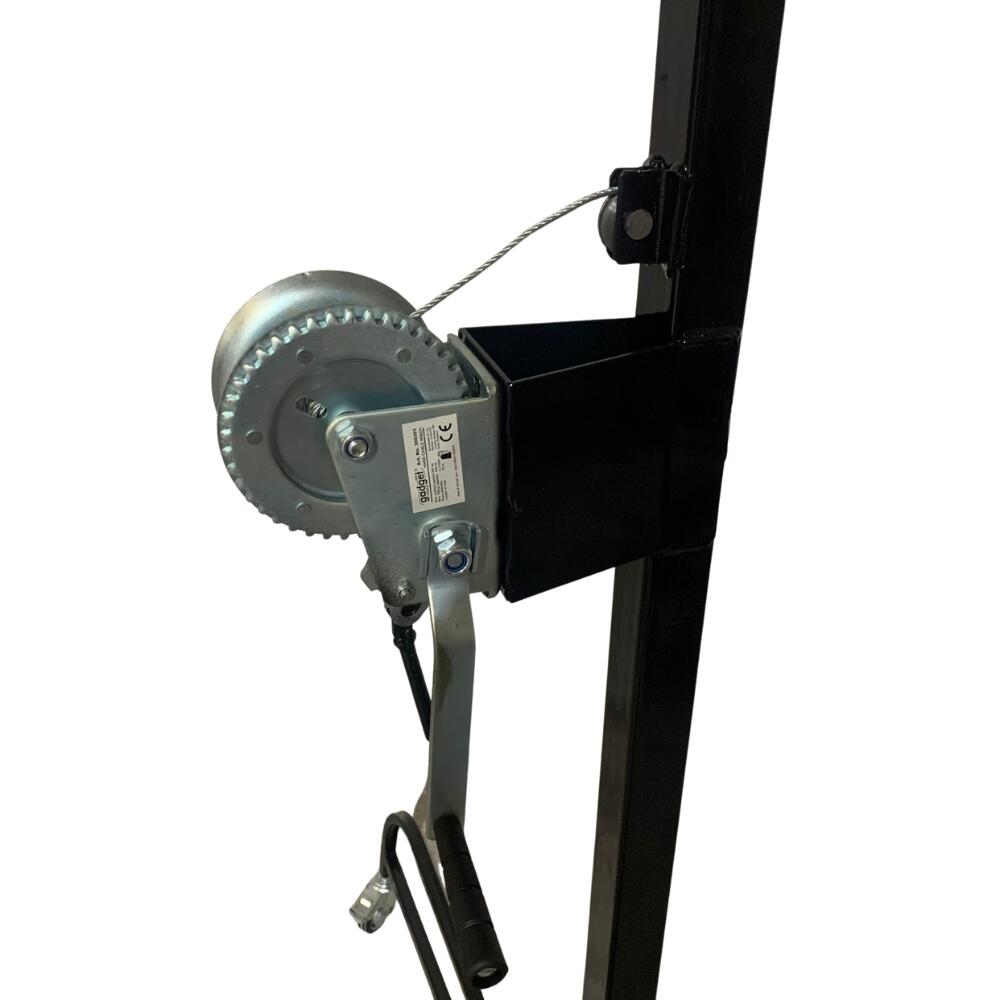

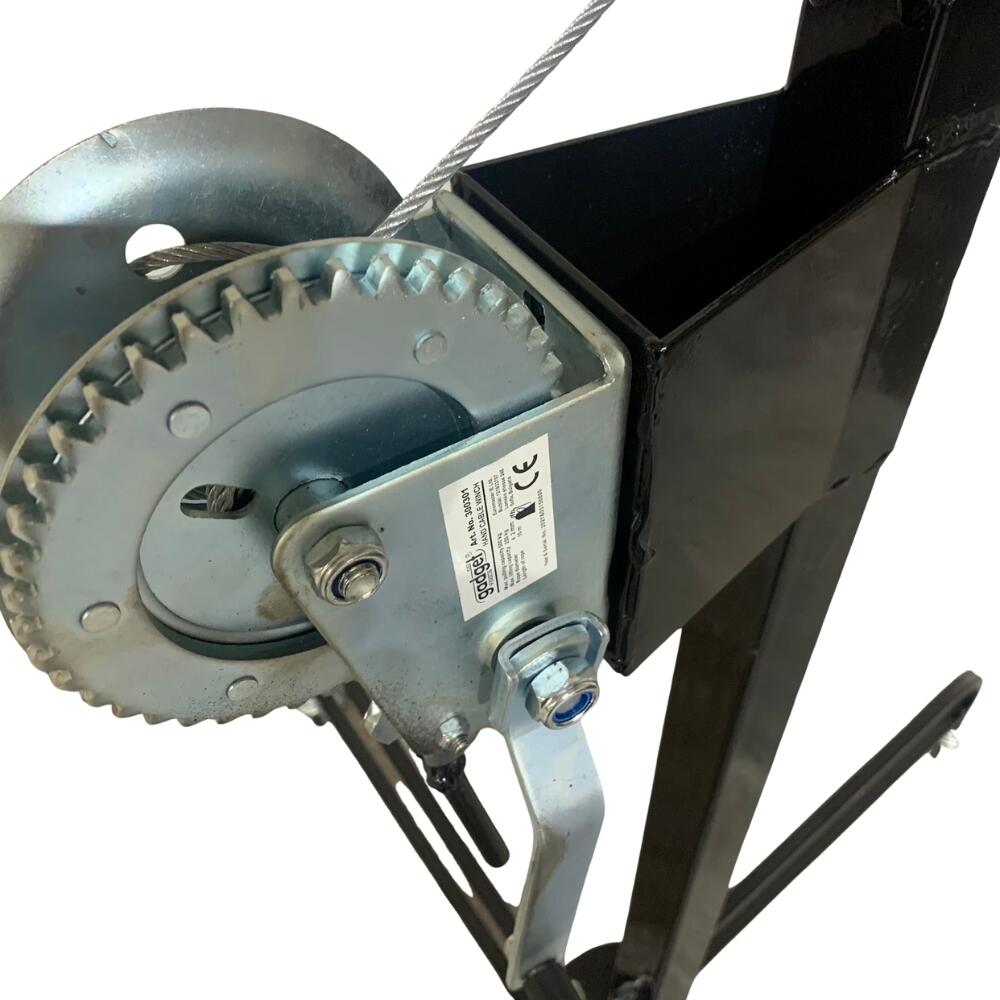

-prin actionarea manivelei (12) si a scripetelui (5) se ridica cele trei tronsoane la inaltimea de lucru necesara. In timpul actionarii manivelei, parghia de blocaj a scripetelui (11) este in pozitia de liber.
La atingerea inaltimii de lucru, se blocheaza scripetele, cu ajutorul parghiei (11), in pozitia de blocare.
Suportul realizat din profil rectangular foarte stabil.

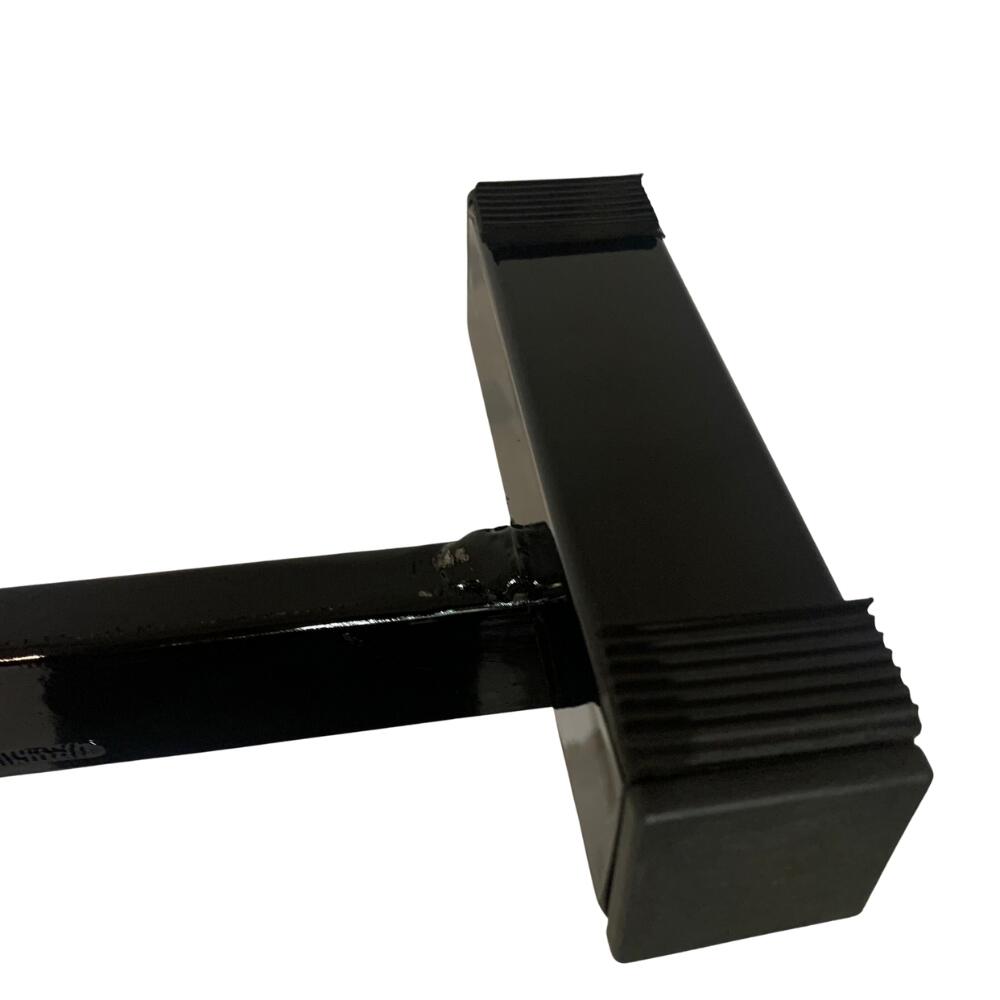

La capete, bratele suportului sunt prevazute cu zone acoperite de cauciuc antiderapant, ceea ce impiedica alunecarea placii de montat.
Necesita un spatiu relativ mic de depozitate si transport.
Suportul placi se roteste in ghidaj la 360 grade.
Instalarea ascensorului dureaza foarte putin.
Un instrument ideal si de neinlocuit pentru montajul placilor, foarte usor de utilizat atat in spatii inchise cat si in spatii deschise.
Posibilitatea montarii placilor pe suprafete inclinate.

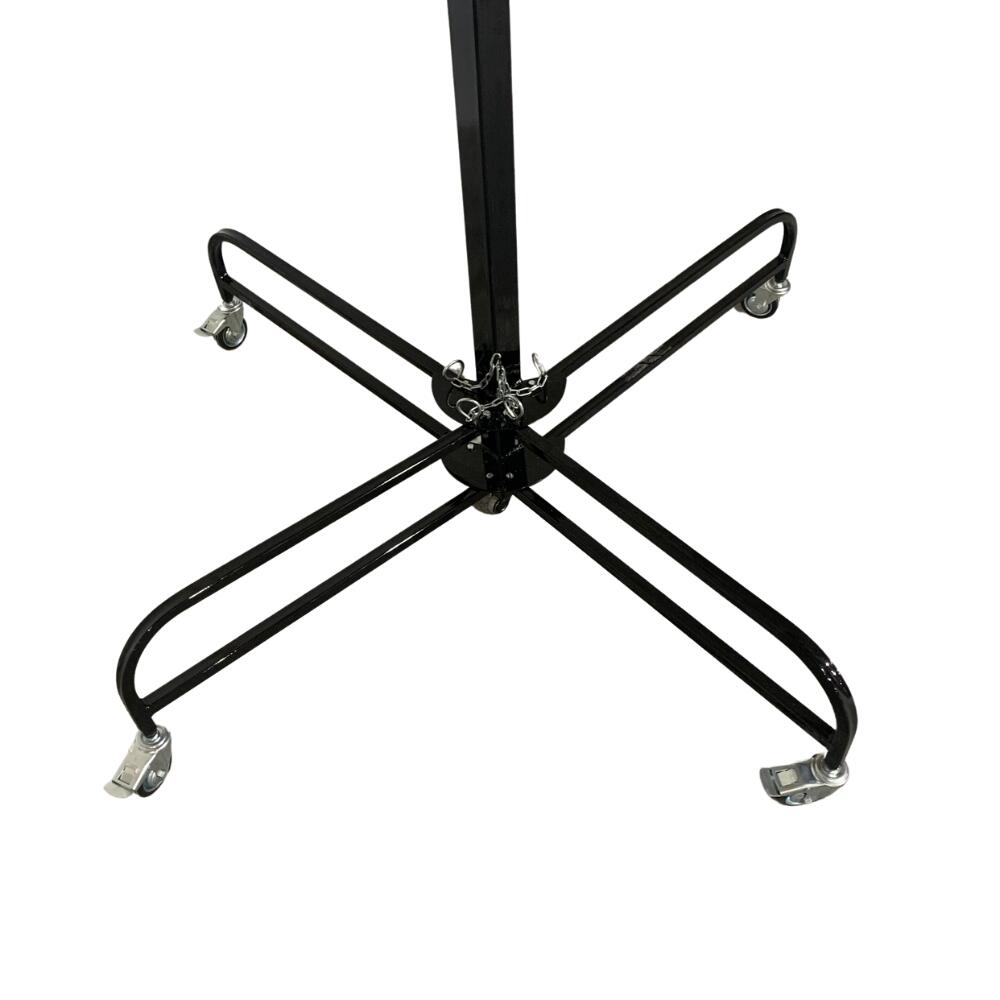

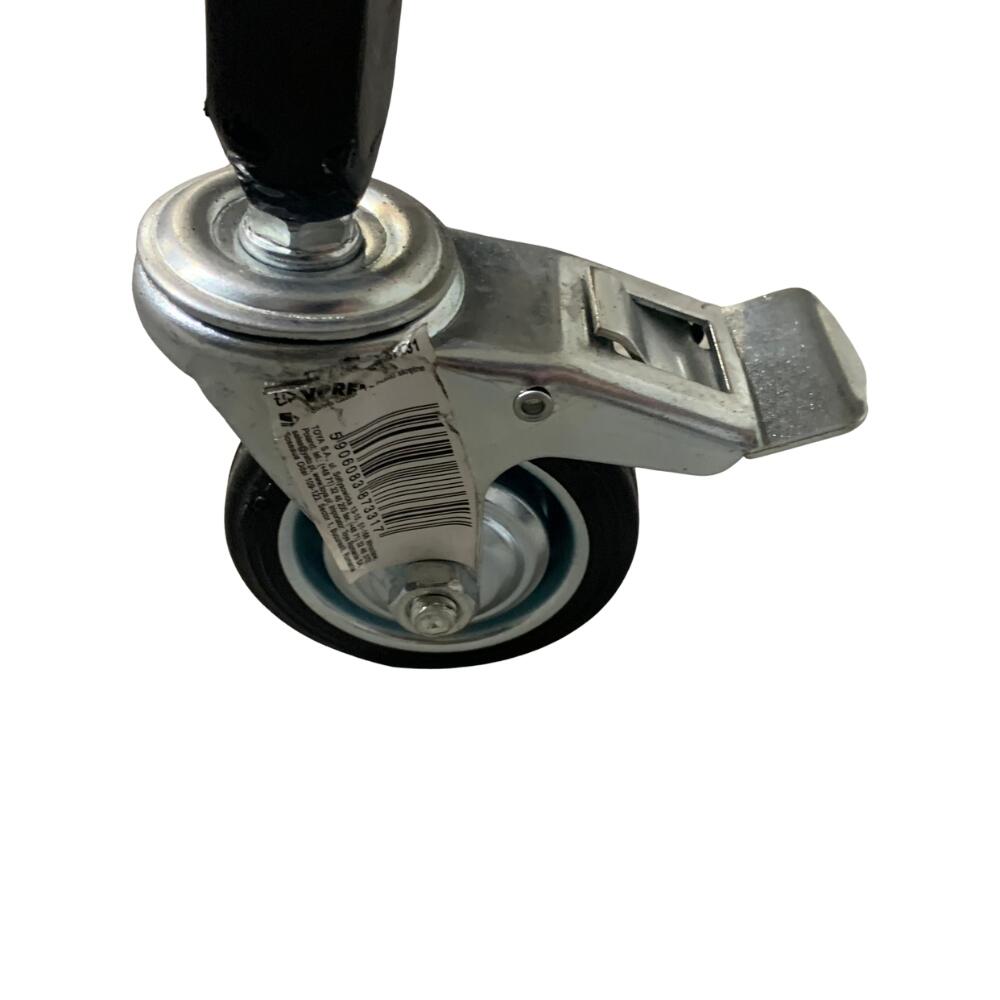

Dispozitivul este foarte stabil, fiecare roata are o frana mecanica pentru blocare individuala.
Este posibila asamblarea placilor cu dimensiuni maxime de 120 x 480 cm
Proiectie verticala maxima [cm] 400
Proiectie verticala minima [cm] 150
Dimensiunea cadrului de lucru min. [cm] 91 x 105
Dimensiunea maxima a cadrului de lucru [cm] 91 x 265
Dimensiunea placii max. [cm] 120 x 480
Greutatea maxima a placii [kg] 68
Greutate dispozitiv: 30 Kg
